中国轨道车命名规则

轨道车的命名由轨道车名称代号、结构特点代号和主要参数等三部分组成。

1.名称代号用每个字的汉语拼音第一个字母大写表示。
2.轨道车结构特点代号指的是轨道车传动方式代号。机械传动不标号,液力传动用Y,电传动用D

如:
GC:二轴机械传动重型轨道车
GCS:四轴机械传动重型轨道车
GCY:液力传动重型轨道车
GCD:电传动重型轨道车
DA:电气化接触网安装车
GQ:轨道起重车
JY:重型轨道车
JW:接触网维修作业车
PC:轨道平车
QPC:起重轨道平车

3.轨道车的主要参数是发动机的额定功率(kW)。起重轨道车的主要参数是最大起重量,轨道平车的主要参数是载重量(t)。

4.当轨道车的结构有重大改进时,轨道车的型号须在后面增加改进代号。依次采用罗马数字I、Ⅱ、Ⅲ等表示。

GC系列工程车

秦岭GC120型轨道车,由宝鸡工程机械厂生产。机车功率120kW,自重15t,构造速度82km/h。
秦岭GC160型轨道车适用于铁路基本建设、线路大修和工务部门在施工中运输工作人员。
秦岭GC170-2型轨道车,主要适用于工矿企业、港口、铁路站场及地方铁路的运输牵引和调车作业。
秦岭GC-270型轨道车,由宝鸡南车时代工程机械有限公司生产,最高速度120km/h。
金鹰GC-220型轨道车,是由金鹰重型工程机械有限公司设计生产。适用于线路施工、维修时的牵引作业及高速运行。
金鹰GC-270型轨道车,由襄樊金鹰重型工程机械有限公司生产。适用于线路施工、维修时牵引作业及高速运行。

GCS系列工程车

GCS220型轨道车,由中铁宝工有限责任公司生产。适用于工矿企业、港口、铁路站场、车辆段及地方专用线的运输牵引和调车作业

JY系列工程车

金鹰JY210型米轨轨道车,是由金鹰重型工程机械有限公司设计生产。用于云南米轨铁路使用。
金鹰JY290型轨道车,适用于线路施工、维修时的牵引作业,并可兼作人员运送、现场检查的交通车。最高速度100km/h。
金鹰JY360型轨道车,是由金鹰重型工程机械有限公司设计生产。最高速度120km/h。
金鹰JY400型轨道车,是由金鹰重型工程机械公司设计生产,用于线路施工和维修时的牵引作业,同时可兼作交通车。

GCY系列工程车

GCY-300型重型轨道车,由宝鸡中车时代工程机械有限公司生产,最高速度100km/h。
GCY-300II型轨道车,主要用于铁路工务部门进行线路综合维修时运送人员、工具及相关物料。最高速度120km/h。
秦岭GCY350型液力传动内燃机车,由宝鸡工程机械厂于1991年生产,适用于企业、港口、铁路站场等调车运输作业。
金鹰GCY-450型内燃机车,主要用于地铁列车、运输车辆及无动力轨道车辆的牵引、调车或救援作业。
GCY520型液力传动内燃机车,由北京二七机车厂生产。机车最高速度80km/h。
GCY720安全监察车,主要用于领导检查线路、现场指挥及人员运送等。曾用型号为JYA-8型。
GCY-1000型重型轨道车,由襄樊金鹰轨道车辆有限公司设计生产。装车功率1000kW。

GCD系列电传动工程车

GCD-300型系列纯电动轨道车,2017年由中车永济公司设计研发。机车电池容量173kWh,最高速度60km/h。

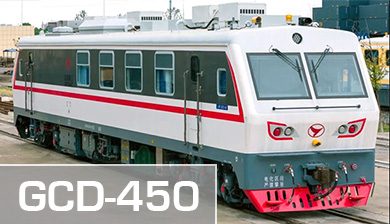

GCD-450型电传动重型轨道车,2016年由中车永济电机公司设计生产,最高速度120km/h。

JMY、WHY系列工程车

JMY380型内燃机车,由长沙重型机器厂生产。
JMY380B型内燃机车,由石家庄动力机械厂生产。
JMY350FXVI型轨道车,由江苏今创车辆有限公司生产制造。功率895kW(1200马力),最高速度80km/h。
JMY420型轨道车,由江苏今创车辆有限公司生产。
JMY580型轨道车,由江苏今创车辆有限公司设计生产。
JMD1200FX型工程车,由江苏今创车辆有限公司生产制造。功率895kW(1200马力),最高速度80km/h。
WHY800型内燃机车,由常州市万航工矿设备有限公司设计生产。机车功率588kW。

JW系列工程车

JW-2型接触网作业车,由襄樊金鹰轨道车辆生产制造,功率238马力,最高速度100km/h。
JW-3型接触网作业车,由襄樊金鹰轨道车辆生产制造,轴式为B。
JW-4型接触网作业车主要适用电气化铁路接触网上部设备的安装、维修及日常检查、保养,也可兼作牵引车辆。
JW-4G型接触网作业车主要用于电气化铁路接触网上部设施的安装、维修和日常检查、保养。设有作业平台调平装置、防倾覆装置。
JW-7型接触网维修作业车,适用于电气化铁路接触网的日常检修作业,也可作为牵引车使用。
JZW-4型接触网高空作业车主要适用于电气化铁路接触网上部设施的安装、维修和日常检查、保养、抢修等。
JZW-6型接触网综合检修车,2009年开始由金鹰重工设计生产,最高速度160km/h。

DA系列工程车

DA4型接触网作业车,由宝鸡工程机械厂设计生产。额定功率120kW,最高速度75km/h。
DA5A型接触网作业车,由宝鸡南车时代工程设计生产。
DA220B型接触网架线车,由宝鸡中车时代设计,最高速度100km/h。
DA11型接触网架线作业车,主要用于电气化铁路接触网的架设、维修、日常检查与保养作业。
DA12型接触网架线作业车。主要用于电气化铁路接触网的架设、维修、日常检查与保养作业。
秦岭DX2型接触网架线作业车,由宝鸡中车时代工程机械有限公司生产,最高速度100km/h。

GQ系列工程车

金鹰GQ16-5型轨道起重作业车,主要适用于准轨铁路区段的货物装卸、设备安装、线路设备维修、电气化铁路立杆作业等。
金鹰QGC-16型轨道起重作业车,主要用于线路施工、维修时的起重、装卸、牵引作业和电气化铁路的立杆作业。
QGC-25型起重轨道车,由襄樊金鹰轨道车辆有限责任公司生产,起重能力25t。
秦岭GQS-25型轨道起重车,由宝鸡中车时代工程机械有限公司生产。最大额定起重量25t。

综合检测车

BR711C型接触网多功能综合作业车主要用于电气化铁路、客运专线的接触网检修、维护、抢修。
JDZ-160型接触网多功能综合作业车,德国型号为MTW160型。由中国铁建高新装备股份公司引进了技术后生产。
DPT型接触网检修作业车,由宝鸡南车时代工程机械有限公司设计生产。最高运行速度120km/h。
JJC型接触网检修作业车组,由北京局、中铁进出口公司和宝鸡南车时代工程有限公司联合研发,由2台牵引车和10台作业车组成。

其它轨道车辆

青藏铁路天安型公务车,由青岛四方厂设计生产,最高速度120km/h。定员11人。
金鹰JYA-8型安全监察车,由襄樊金鹰重型工程机械有限公司生产。是铁路运输管理部门抢险、事故救援指挥用车和现场办公用车。
JC2A型接触网检测车,适用在车辆运行过程中测量并记录接触网的工作状态。
金鹰SW-2型隧道作业车,主要用于铁路隧道壁上设备的安装、维修及日常检查、保养。
TY2型接触网作业车是太原机车车辆厂于1995年开发研制成功的新一代接触网作业车。
金箭牌接触网工作车,最高速度100km/h,由襄樊中铁纵横机电工程有限公司制造。

钢轨探伤车

GTC-60型钢轨探伤车,由宝鸡中车时代公司生产。亦称GTC-4型。
GTC-80型钢轨探伤车,2012年由宝鸡中车时代设计生产。最高检测速度80km/h。

地铁工程车

ZER4型蓄电池电力工程车,由中车株机公司设计生产,适用于DC1500V供电的轨道线路。最高速度65km/h。
ZER8型轨道工程检测车,由中铁电气化局城铁公司与株洲厂研发的城轨工程检测车。
WED-400型蓄电池工程车,2021年由中国铁建装备设计生产。
MYH-1200地铁钢轨焊接车,2018年由中国铁建高新装备股份有限公司自主研制生产,主要用于地铁线路P60钢轨的焊接
XM-1500MBG型地铁钢轨铣磨车,2017年由北京二七机车有限公司设计生产,主要用于地铁线路钢轨维护。
DTQJ-1000型地铁隧道清洁车,2022年由中国铁建装备设计。

工程平车

JK08型轨道宿营车,由平板车改造的施工人员宿营车。
NJ7型工程平车,由株洲车辆厂生产,作为PJ32型铺轨机主机的承载平车。最高运行速度80km/h。
配属于马钢集团南山铁矿的TY-20铺砟车,自重28t,载重30t,最高速度80km/h。
FX-3型接触网放线车,主要用于电气化铁路施工、维修接触网导线和承力索的放线作业。
PJ32型铺轨机,适用于铁路新线施工和时速200km以下旧线改造的各种标准轨排及宽轨轨排、分段吊铺混凝土道岔的铺设。
LG-2型立杆作业车,由襄樊金鹰工程公司生产,主要用于电气化铁路施工中的立杆作业,亦可作为起重机吊装其它物料。

铁路起重机


工程机械

HERCULES(大力士)型公铁两用车,由美国特拉莫比公司设计生产。机车牵引重量达2000t。
CDC-16型道岔捣固车是一种对铁路线路、铁路道岔养护施工的专用大型养路机械。

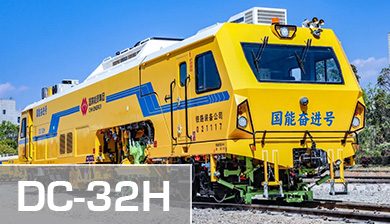

DC-32型自动抄平起拨道捣固车,是铁道部于1988年引进制造技术,并由昆明机械厂生产的铁路大型养路机械。
SVM1000型铺轨机组,由中铁二十二局从奥地利Plasser & Theurer公司进口。该机组采用单根轨枕铺设法。
SPZ-200型双向配砟整形车,由中国铁建装备公司生产。
WD-320型动力稳定车,由昆明中铁大型养路机械(集团)有限公司生产。
GCX-1000型轨道除雪车,由中国铁建高新装备有限公司研制,专用于铁路除雪的大型养路机械。
KGM-80II型钢轨快速打磨车,2021年由中国铁建高新装备股份有限公司设计研发。
GKMC-24型钢轨快速打磨车,由中国铁建高新装备股份有限公司研制,该车自带走行动力,最高速度80km/h。
GMC-96x型钢轨打磨车,由金鹰重型工程机械有限公司生产。原技术方为美国哈斯科铁路公司(Harsco)。
YHG-1200X型焊轨车,由襄樊金鹰轨道车公司设计生产,具有双向高低速自走形、钢轨焊接、拉轨对正、保压推瘤等功能。
CQS-300K型侧切式清筛机,2017年由中国铁建高新装备股份有限公司设计生产,主要用于既有线路道岔的道砟清筛作业。
SQS-300K隧型道桥梁清筛车,2020年由中国铁建高新设计生产,主要用于既有线路隧道及桥梁的道砟清筛作业
